Si vous ne voulez pas de l'option créant les ouvertures en bloc mais que vous désirez néammoins établir une nomenclature des portes, des fenêtres et des portes-fenêtres que vous avez installées, vous pouvez ajouter automatiquement un bloc contenant des attributs visibles ou invisibles qui vous permettront d'incorporer des désignations complémentaires et de comptabiliser les différents éléments dans un tableur ou une base de données.

Pour insérer automatiquement les attributs, vous devez, dans la boîte de dialogue Préférences (de PeF2 , et non pas d'AutoCAD)

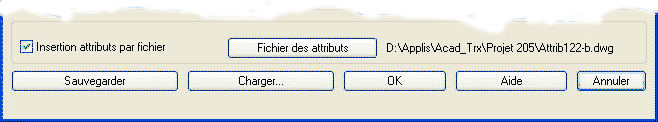

• Cocher la case Insertion des attributs comme dans la figure ci-dessus.

• Indiquer quel est le bloc contenant les attributs en cliquant sur le bouton Fichier qui ouvrira la boîte de dialogue Sélectionnez le fichier d'attributs. Déplacez-vous dans l'arborescence de la liste déroulante Chercher pour retrouver le fichier correspondant. Sélectionnez-le et cliquez sur Ouvrir.

Vous devez créer un bloc contenant les attributs désirés. Vous pouvez mettre autant d'attributs que vous le désirez. Ils peuvent être visibles ou invisibles.
Pour créer les attributs on utilise la commande ATTDEF.
Le point d'insertion du bloc correspond au premier point indiqué pour le tracé de la porte ou de la fenêtre. Vous devez donc placer les attributs en conséquence. Il est possible de déplacer ces attributs sans aucune interférence avec le dessin de l'ouverture.
Le bloc est inséré à la même échelle que celle indiquée dans la boîte de dialogue.

Les deux premiers attributs sont remplis automatiquement.

• Le premier attribut indique le type, suivi du nombre de vantaux.
  P pour porte, F pour fenêtre et PF pour porte-fenêtre.
  Exemples : P1, F5 ou PF3
  Exception: P3 signifie porte à 2 vantaux inégaux.


• Le deuxième attribut indique la dimension en tableau.

• Pour extraire les attributs, vous pouvez récupérer les informations contenues dans vos attributs par la commande ATTEXTR après avoir créé un gabarit d'extraction.


• Vous pouvez récupérer directement ces attributs dans des fichiers Excel ou Access comme il est expliqué dans les chapitres Descript, Descript2 et Descript3 de la section VBA de ce site.
